規格項目 EM231 4AI×TC EM231 8AI×TC物理特性尺寸(寬×高×深)71.2×80×62mm71.2×80×62mm功耗1.7W1.7W電源損耗 +5VDC消耗電流35mA47mA L+30 mA30 mA L+線圈電壓范圍20.4～28.8V DCLED燈指示24V DC電源供電良好ON=無錯，OFF=無24V DC電源，SF：ON=模塊故障，閃爍=輸入信號錯誤,OFF=無錯
模擬量輸入特性輸入類型懸浮型熱電偶輸入范圍熱電偶類型(選一種)：S，T，R，E，N，K，J
電壓范圍：+/-80mV輸入點數48隔離 現場至邏輯
現場至24V DC
24V到邏輯500V AC
500V AC
500V AC 共模輸入范圍
(輸入通道至輸入通道)120V AC 共模抑制 >120dB@120V AC輸入分辨率 溫度 電壓0.1℃/0.1℉
15位加符號位測量原理Sigma-Delta模塊更新時間(所有通道)425ms825ms到傳感器的導線長度最大100米導線回路電阻最大100Ω噪聲抑制85dB@ 50Hz/60Hz/400Hz數據字格式電壓：-27648至+27648輸入阻抗>1MΩ最大輸入電壓30V DC分辨率15位+符號位輸入濾波衰減-3dB@ 21kHz基本誤差0.1% FS(電壓)重復性0.05% FS冷接點誤差±1.5℃

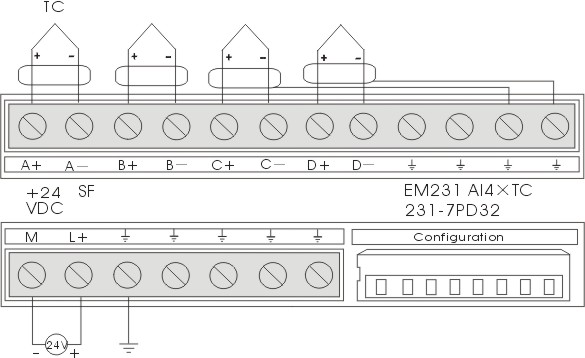

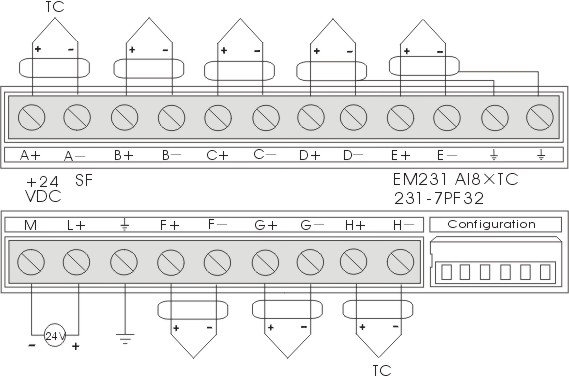

端子連接
開關組態與軟件配置
DIP開關配置

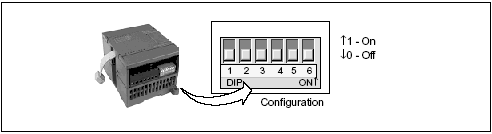

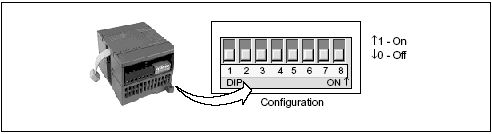

EM231熱電偶模塊提供一個方便的，隔離的接口，用于七種熱電偶類型：J，K，E，N，S，T，和R型，它也允許連接微小的模擬量信號(±80mV范圍)，所有連到模塊上的熱電偶必須是相同類型，且最好使用帶屏蔽的熱電偶傳感器。熱電偶模塊需要用戶通過DIP開關進行選擇的有：熱電偶的類型、斷線檢查、測量單位、冷端補償和開路故障方向，用戶可以很方便地通過位于模塊下部(如下圖所示)的組態DIP開關進行以上選擇。對于EM231 4TC模塊，SW1～SW3用于選擇熱電偶類型，SW4沒有使用(要求設置到OFF的位置)，SW5用于選擇斷線檢測方向，SW6用于選擇是否進行斷線檢測，SW7用于選擇測量單位，SW8用于選擇是否進行冷端補償。
對于EM231 8TC模塊，SW1～SW3用于選擇熱電偶類型，SW4用于選擇斷線檢測方向，SW5用于選擇測量單位，SW6用于選擇是否進行冷端補償。而是否進行斷線檢測則固定設置為是，無需用戶設置。
為了使DIP開關設置起作用，用戶需要給PLC和/或用戶的電源斷電再通電。熱電偶類型選擇配置表：
熱電偶類型SW1SW2SW3J (缺省)000K001T010E011R100S101N110+/- 80mV111
其它特性選擇：
選擇項目EM231 4TCEM231 8TC開關位置設置開關位置設置斷線檢測方向SW50:正標定(+3276.7度)
1:負標定(-3276.8度)SW40:正標定(+3276.7度)
1:負標定(-3276.8度)是否進行斷線檢測SW60：是，1：否固定為進行斷線檢測測量單位選擇SW70：攝氏度，1：華氏度SW50：攝氏度，1：華氏度是否進行冷端補償SW80：是，1：否SW60：是，1：否
軟件配置
對于EM231 8AI×TC熱電偶輸入模塊，其讀數是在VM中，而不是AIW，模塊所處的相對位置不同，對應的地址也不同。地址計算公式如下 x(VWx) = 槽位號 × 64 + 輸入通道號 × 2
槽位號對應模塊的安裝位置，緊靠CPU的第一個擴展模塊槽位號為0，第二個擴展模塊槽位號為1，依此類推。輸入通道共8路，從A至G，對應的編號為0至7。下面給出基于上面公式計算得到的地址速查表：
VWxx通道 0通道 1通道 2通道 3通道 4通道 5通道 6通道 7槽位0VW0VW2VW4VW6VW8VW10VW12VW14槽位1VW64VW66VW68VW70VW72VW74VW76VW78槽位2VW128VW130VW132VW134VW136VW138VW140VW142槽位3VW192VW194VW196VW198VW200VW202VW204VW206槽位4VW256VW258VW260VW262VW264VW266VW268VW270槽位5VW320VW322VW324VW326VW328VW330VW332VW334槽位6VW384VW386VW388VW390VW392VW394VW396VW398
注意:由于CO-TRUST的TD2X文本顯示器和SIEMENS的TD200文本顯示面板所分配的地址固定為VW0，因而如果你的系統中需要同時使用到TD2X或TD200和EM231 8TC模塊，則EM231 8TC模塊不能安裝在第一個位置(Slot 0)，否則將不能正常工作。

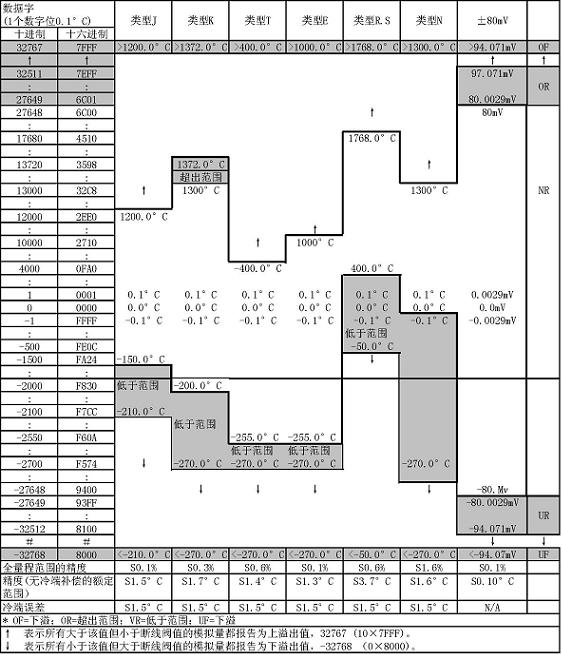

熱電偶測量范圍
