規格項目CTS7 231-7NF32尺寸（W x H x D），mm120.5 x 80 x 62功耗1.8W電源損耗 +5VDC消耗電源60mA L+32.5mA L+線圈電壓范圍20.4-28.8VDCLED指示燈 +24VDC電源指示亮：模塊供電正常；滅：模塊無電源，所有通道測得集數據均變?yōu)?2766 SF狀態指示燈滅：各通道均正常；閃爍：有通道斷線或超量程，對應通道數據為+32767或-32768（斷線時由SW4標定方向撥碼開關確定）輸入類型Pt100：α=3850PPm/3920PPM/3850.55PPM/3916PPM/3902PMNTC：R25=10k/B=3950或R25=10k/B=3435溫度測量范圍Pt100：-50℃～800℃NTC（R25=10k/B=3950）：-40～120℃NTC（R25=10k/B=3435）：-40～150℃輸入點數8PT100/8NTC隔離特性 現場至邏輯500VAC 現場至24VDC500VAC 24V到邏輯500VAC噪聲抑制85dB@50/400 Hz共模抑制120dB@120VAC分辨率0.1 ℃ / 0.1 ℉測量精度 ±0.3℃測量原理SIGMA-DELTA電纜長度，最大100 m 電纜環路電阻，最大20Ω更新時間 825 ms斷線檢測Pt100檢測3條導線（NTC檢測2條導線），檢測時間最長3分鐘

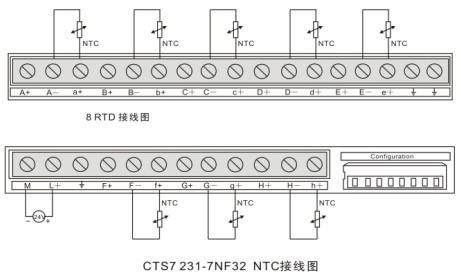

端子接線圖
配置設定
輸入類型SW1SW2SW3100Ω Pt 0.003850(Default)000100Ω Pt 0.003920001100Ω Pt 0.00385055010100Ω Pt 0.003916011100Ω Pt 0.00302100NTC R25=10K B=3950101NTC R25=10K B=3435110禁用111
SW4標定方向SW5測量單位SW6備用0正標定 (+3276.7度)0攝氏度 (℃)0無影響1負標定(-3276.8度)1華氏度 (℉1無影響
