物理特性 尺寸(寬×高×深)71.2×80×62mm 功耗1 W電源損耗 +5V DC消耗電流25 mA L+31mA L+線圈電壓范圍20.4~28.8V DC LED燈指示24V電源狀態,亮表示電源正常,滅表示電源故障、所有通道數據變?yōu)?2766 診斷信息撥碼開關設置錯誤,所有通道數據變?yōu)?2767模擬量輸入特性 輸入點數8隔離(現場與邏輯電路間)光耦隔離 輸入類型電流型 輸入量程范圍 單極性0—20mA、4—20mA 數據字格式 全量程0~32000 輸入分辨率 單極性0.000625mA (0~20mA量程)0.0005mA (4~20mA量程) 模數轉換時間約10 mS 八通道轉換時間約100 mS 共模抑制40dB,DC - 60Hz 共模電壓120V AC 輸入阻抗約250Ω 最大輸入電壓-- 最大輸入電流40mA AD轉換器分辨率16位

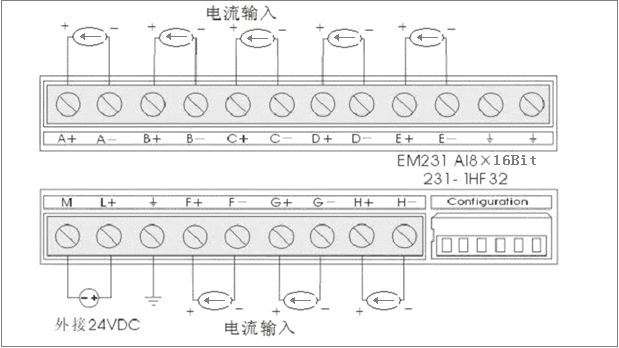

端子連接
量程選擇與軟件配置

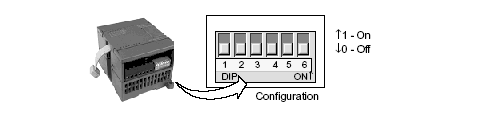

量程選擇開關位置
量程選擇
下表所示為如何用DIP開關設置EM231 8AI模塊的量程。開關1、2和3可選擇模擬量輸入范圍。所有的輸入設置成相同的模擬量輸入范圍。
下表中,ON為接通,OFF為斷開。
需要特別注意的是,未使用的DIP開關SW4~SW6,必須設置到OFF的位置。
單極性
滿量程輸入
分辨率
SW1
SW2
SW3
OFF
OFF
OFF
0-20mA
0.000625mA
OFF
ON
4-20mA
0.0005mA
軟件配置
對于EM231 8AI×16位模擬量輸入模塊,其讀數是在VW中,而不是AIW,模塊所處的相對位置不同,對應的地址也不同。地址計算公式如下:
x(VWx) =槽位號 × 64 + 輸入通道號 × 2
槽位號對應模塊的安裝位置,緊靠CPU的第一個擴展模塊槽位號為0,第二個擴展模塊槽位號為1,依此類推。輸入通道共8路,從A至G,對應的編號為0至7。
下面給出基于上面公式計算得到的地址速查表:
VWxx
通道 0
通道 1
通道 2
通道 3
通道 4
通道 5
通道 6
通道 7
槽位 0
VW0
VW2
VW4
VW6
VW8
VW10
VW12
VW14
槽位 1
VW64
VW66
VW68
VW70
VW72
VW74
VW76
VW78
槽位 2
VW128
VW130
VW132
VW134
VW136
VW138
VW140
VW142
槽位 3
VW192
VW194
VW196
VW198
VW200
VW202
VW204
VW206
槽位 4
VW256
VW258
VW260
VW262
VW264
VW266
VW268
VW270
槽位 5
VW320
VW322
VW324
VW326
VW328
VW330
VW332
VW334
槽位 6
VW384
VW386
VW388
VW390
VW392
VW394
VW396
VW398
注意: 由于CO-TRUST的TD2X文本顯示器和SIEMENS的TD200文本顯示面板所分配的地址固定為VW0,因而如果你的系統中需要同時使用到TD2X或TD200和EM231 8AI模塊,則EM231 8AI模塊不能安裝在第一個位置(Slot 0),否則將不能正常工作。
