性能參數

特性	4點輸入/4點輸出 24V DC	8點輸入/8點輸出 24V DC	16點輸入/16點輸出 24V DC
訂貨號	CTS7 223-1BF32	CTS7 223-1BH32	CTS7 223-1BL32
物理特性
尺寸(寬×高×深)	46×80×62mm	71.2×80×62mm	138×80×62mm
功耗	2W	3W	3W
輸入特性
輸入點數	4	8	16
輸入類型	漏型/源型
輸入電壓
額定值	24V DC
最大允許電壓	30V DC
浪涌電壓	35V DC， 0.5秒
信號"1"	15～30V
信號"0"	0～5V
隔離
光電隔離	500V AC，持續時間1分鐘以內
每組隔離點數	4點	4點	8點
最長輸入時延	4.5毫秒
漏電流	最大1mA  AC
電纜長度
非屏蔽	300 米
屏蔽	500 米
可同時為 ON 的輸入點數
40℃	4	8	16
50℃	4	8	16
輸出特性
輸出點數	4	8	16
輸出類型	固態－MOSFET
輸出電壓
額定負載電壓     允許電壓范圍     信號"1"     信號"0"	24V DC 20.4～28.8V DC 最小20V DC 最大0.1V DC（10K歐姆負載）
輸出電流
信號"1"     輸出組數     每組輸出點數     同時為ON的輸出點數     每組最大電流     燈載     接觸電阻     每點峰值電流     浪涌電流（最大）	0.5A 1 4 4 2A 5W 0.3歐姆 10微安 8A，100毫秒	0.5A 2 4 8 4A 5W 0.3歐姆 10微安 8A，100毫秒	0.5A 3 4/4/8 16 2/2/4A 5W 0.3歐姆 10微安 8A，100毫秒
隔離	光耦隔離，500V AC，持續時間1分鐘以內
每組隔離點數	4點	4點	4/4/8點
輸出延時
關－開     開－關	最大50微妙 最大200微妙
電纜長度
非屏蔽	150 米
屏蔽	500 米
+5V DC消耗電流	54 mA	63 mA	173 mA

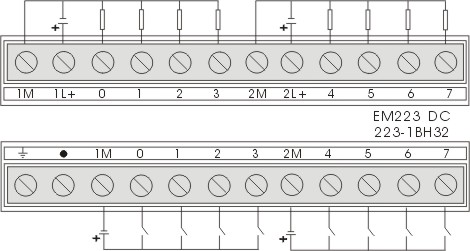

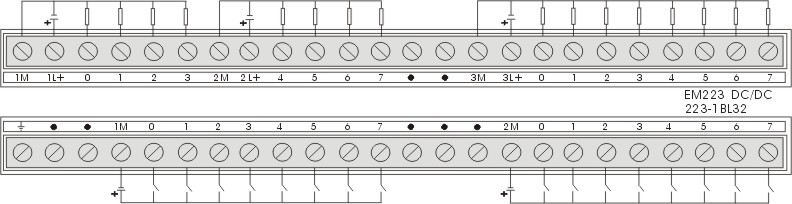

端子連接
