性能參數
物理特性尺寸(寬×高×深)137×80×62mm功耗7W存儲器特性 程序存儲器基本12KB，可擴展至16KB 數據存儲器基本8K，可擴展至108KB 超級電容約112小時(典型值) 外接電池（可選）約200天(典型值)常規特性定時器總數 1ms 10ms 100ms256416236計數器總數256(由超級電容備份)內存存貯器位256(由超級電容備份)內存存貯器位掉電保持112時間中斷2×1ms分辨率邊沿中斷4個上升沿和/或4個下降沿模擬電位器2個8位分辨率布爾量運算執行時間0.15µs浮點運算執行時間8µs時鐘內置定時器總數 +5V 24V 660mA280mA集成的通信功能通訊接口2個通信口，PORT0:PPI，RS485電平，F(xiàn)PROT:自由通訊口，RS485和RS232兩種電平PPI波特率9.6, 19.2和187.5k自由口波特率1.2kbaud 至 115.2k每段最大電纜長度 使用隔離中繼器 未使用隔離中繼器 波特率為187.5時1000米，38.4k時1200米50米最大站點數每段32個站，每個網絡126個站最大主站數32點到點(PPI主站模式)是(NETR/NETW)，共8個，2個保留I/O特性本機數字量輸入點數14輸入類型漏型/源型本機數字量輸出點數10輸出類型繼電器，干觸點數字I/O映象區256(128輸入/128輸出)模擬I/O映象區64(32輸入/32輸出)允許最大擴展I/O模塊數7最大數字量I/O點數 230最大模擬量I/O點數 56AI/28DO脈沖捕捉輸入14高速計數器 總數 單相計數器 兩相計數器 66×30KHz4×20KHz數字量輸入特性本機集成數字量輸入點數14輸入類型漏型/源型 (IEC 類型1/漏型)額定電壓24V DC最大持續允許電壓30V DC邏輯1信號 ( 最小)
邏輯0信號 ( 最大)18 VDC，2.5mA
5 VDC，1mA隔離(現場與邏輯)
光電隔離
隔離組有
500V AC，1分鐘
見接線圖同時接通的輸入14最大電纜長度
屏蔽
非屏蔽
500米(標準輸入)
50米(高速計數器輸入)
300米(標準輸入)數字量輸出特性本機集成數字量輸出點數10輸出類型繼電器，干觸點每點額定電流(最大)
浪涌電流(最大)2A
5A，觸點關閉燈負載(最大)5 WDC/200WAC接通電阻(接點)0.2歐姆同時接通的輸出10兩個輸出并聯是，僅輸出同組時最大電纜長度
屏蔽
非屏蔽
500米(標準輸出)
150米(標準輸出)
通訊端口定義
連接器
插針號
FPORT（RS232/RS485)
PORT0(RS485)*1
1
機殼接地
機殼接地
2
RXD(RS232)
24V地
3
RS-485信號B
RS-485信號B
4
CTS(RS232)
NC
5
邏輯地
邏輯地
6
+5V，100Ω串聯電阻器
+5V，100Ω串聯電阻器
7
RTS(RS232)
+24V
8
RS-485信號A
RS-485信號A
9
TXD(RS232)
NC
連接器外殼
機殼接地
機殼接地

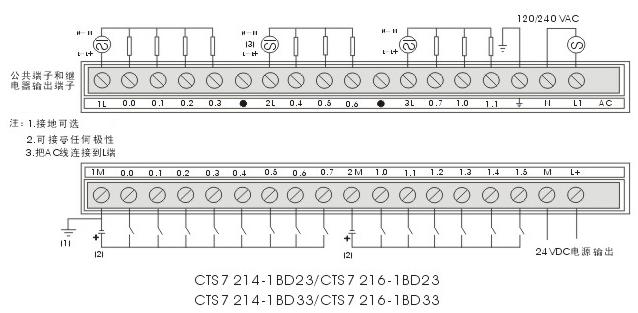

*1 PORT0口支持SIEMENS的PPI電纜RS485通信。端子接線圖
