性能參數：
物理特性晶體管型繼電器型尺寸(寬×高×深)137×80×62mm功耗7W供電電源DC：20.4到28.8VAC：85V~265V額定供電電源24VDC220VAC存儲器特性 程序存儲器基本12KB，可擴展至16KB 數據存儲器基本8KB 超級電容約112小時(典型值) 外接電池（可選）約200天(典型值)常規特性定時器總數 1ms 10ms 100ms256416236計數器總數256(由超級電容備份)內存存貯器位256(由超級電容備份)內存存儲位掉電保持112時間中斷2個1ms分辨率邊沿中斷4個上升沿和/或4個下降沿模擬電位器2個8位分辨率布爾量運算執行時間0.15µs浮點運算執行時間8µs時鐘內置集成的通信功能<, /P>通訊接口2個通信口，PORT0:PPI口，RS485；FPORT0:自由通信口，RS485電平PPI波特率9.6, 19.2和187.5k自由口波特率1.2kbaud至115.2k每段最大電纜長度 使用隔離中繼器 未使用隔離中繼器 波特率為187.5時1000米，38.4k時1200米50米最大站點數每段32個站，每個網絡126個站最大主站數32點到點(PPI主站模式)是(NETR/NETW)，共8個，2個保留I/O特性本機數字量輸入點數14輸入類型漏型/源型本機數字量輸出點數10輸出類型固態—MOSFET繼電器干接點數字I/O映象區256(128輸入/128輸出)模擬I/O映象區64(32輸入/32輸出)允許最大擴展I/O模塊數7最大數字量I/O點數230最大模擬量I/O點數56AI / 28AO脈沖捕捉輸入14高速計數器 總數 單相計數器 兩相計數器 2（HSC0和HSC1）2×30KHz2×20KHz數字量輸入特性本機集成數字量輸入點數14輸入類型漏型/源型(IEC類型1/漏型)額定電壓24V DC最大持續允許電壓30V DC邏輯1信號(最小)
邏輯0信號(最大)18 VDC，2.5mA
5 VDC，1mA隔離(現場與邏輯)
光電隔離
隔離組有
500V AC，1分鐘
見接線圖同時接通的輸入14最大電纜長度
屏蔽
非屏蔽
500米(標準輸入)
50米(高速計數器輸入)
300米(標準輸入)數字量輸出特性本機集成數字量輸出點數<, /P,><, /T, D>10輸出類型固態——MOSFET繼電器干接點額定電壓24VDC--每點額定電流(最大)
浪涌電流(最大)0.75A 8A，100ms2A5A，觸點關閉燈負載(最大)5W30WDC/200WAC接通電阻(接點)0.3歐姆典型值(0.6歐姆最大值)0.2歐姆延時(最大)
斷開到接通
接通到斷開 2us(Q0.0, Q0.1)，15us(其它)
10us(Q0.0, Q0.1)，130us(其它)30ms（最大）高速脈沖輸出2軸×50KHz支持運控CPU的PTP/Speed_ctrl等指令,不支持編程軟件中的PTO/PWM指令--開關頻率（最大）--1HZ機械壽命周期--1000萬次（空載）觸點壽命--10萬次（額定負載）同時接通的輸出10兩個輸出并聯是，僅輸出同組時最大電纜長度
屏蔽
非屏蔽
500米(標準輸入)
150米(標準輸入)
CPU224E端口介紹CPU224E（CTS7 214-1AE33-0X24，CTS7 214-1BE33-0X24）有2個邏輯接頭，1個PPI口（PORT0），1個自由口（FPORT0）。PORT0和FPORT0為RS485通信電平。CPU224+的PORT0和FPORT0口如下圖所示：
注：在左上角有個接線端子失效. CPU224E 端口定義如下表：
連接器插針號PORT0（RS485）白色端口FPORT0（RS485）黑色端口
1機殼接地機殼接地224V地24V地,3RS-485信號BRS-485信號B4NCNC5邏輯地邏輯地6+5 V、100Ω串聯電阻器+5 V、100Ω串聯電阻器7+24V+24V8RS-485信號ARS-485信號A9NCNC連接器外殼機殼接地機殼接地

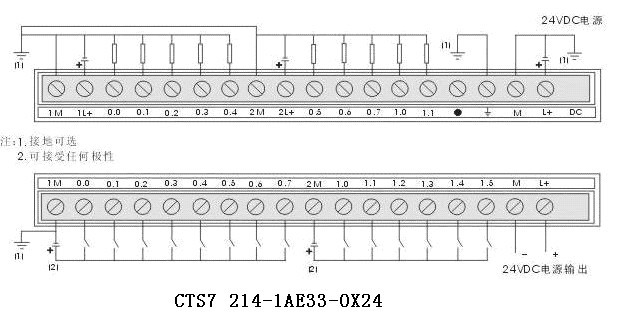

模塊接線圖：晶體管型：
說明：運動控制功能的特殊IO輸出與普通IO輸出的對應關系：
普通IOQ0.0Q0.1Q0.2Q0.3Q0.4Q0.5Q0.6Q0.7Q1.0Q1.1運動控制IOPulse_0 Pulse_1 Dir_0Dir_1Q0.4Q0.5Q0.6Q0.7Q1.0Q1.1

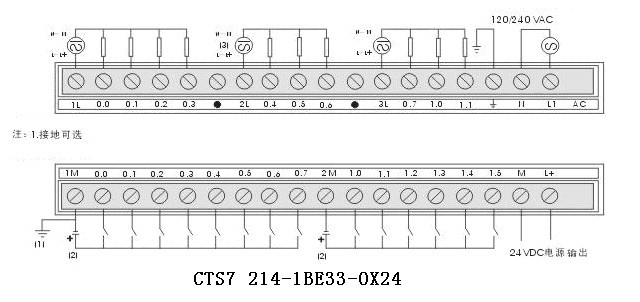

注：1、.Pulse_0 --------0軸脈沖輸出； Pulse_1-------1軸脈沖輸出 ； . Dir_0--------0軸方向輸出； Dir_1 -------1軸方向輸出；2、Q0.0和Q0.1不支持編程軟件中PTO和PWM高速脈沖輸出，只支持TrustPLC的運控指令（無插補功能） 繼電器型：
