詳細說明:
主要特性
•總線、電源、通道間全隔離，可靠性高，抗干擾能力強 •16位采樣精度，采用硬件濾波技術，測量值更加準確穩定 •供電電源有反接保護和浪涌吸收功能，適用于惡劣的工業環境 使用規范
•信號線應采用屏蔽線，屏蔽線需單端接地 •在系統有良好接地的情況下模塊的接地端應接到地線上，否則不接地
訂貨數據
規格參數
訂貨號
TrustPLC CTSC-100 EM131混合輸入模塊，2點NTC或PT100，2點電壓或電流輸入，隔離型16位精度
CTS7 131-7ND10
規格參數
規格項目
CTS7 131-7ND10
功耗
0.8W
電源損耗
+5VDC消耗電源
0.12W
L+
37mA
L+線圈電壓范圍
20.4－28.8VDC
LED指示燈
電源指示良好ON＝24VDC供電正常，OFF=無24VDC供電
SN：ON＝模塊故障，閃爍＝輸入信號錯誤，OFF＝無錯
輸入類型
模塊參考接地?zé)犭娮?BR>
熱電阻輸入范圍
熱電阻類型（任選一種）：
Pt-100 (3850PPm,3920PPm,3850.55PPm,3916PPm,3902PPm)
NTC(R25=10K B=3950, 25=10K B=3435)
電壓輸入
-5V----5V,-10V---10V,0V---5V,0V---10V
電流輸入
0---20mA
輸入點數
2PT100/2NTC和2AI
隔離特性
現場至邏輯
500VAC
現場至24VDC
500VAC
24V到邏輯
500VAC
共模輸入范圍（輸入通道至輸入通道）
0
共模抑制
>120dB@120VAC
輸入分辨率
溫度
0.1℃/0.1℉
電壓
15位＋符號位
測量原理
Sigma-Delta
模塊更新時間（所有通道）
425ms
到傳感器的導線長度
最大100米
導線回路電阻
20Ω
噪聲抑制
85db@50Hz/60Hz/400Hz
數據字格式
電壓：－32000至＋32000
輸入阻抗
>10MΩ（溫度輸入）；200KΩ（電壓、電流輸入）
最大輸入電壓
30VDC（檢測），5VDC（源）
分辨率
15位＋符號位
輸入濾波衰減
－3db@21KHz
基本誤差
0.05％Fs（電阻）
重復性
0.1％Fs

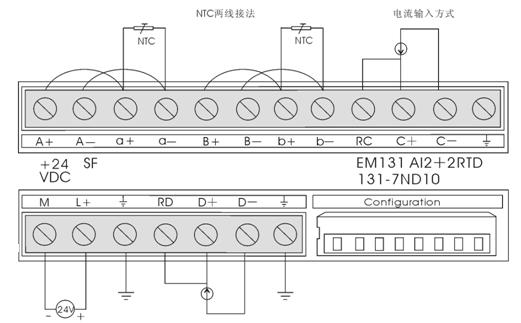

端子連接
|
三菱
