性能參數

規格項目
 CTS7 131-7NF10

尺寸（W x H x D），mm
 120.5 x 80 x 62

功耗
 1.8W

電源損耗

   +5VDC消耗電源
 55mA

   L+
 40mA

   L+線圈電壓范圍
 20.4-28.8VDC

LED指示燈

  +24VDC電源指示
 亮：模塊供電正常；滅：模塊無電源，所有通道測得集數據均變?yōu)?2766

  SF狀態指示燈
 滅：各通道均正常；閃爍：有通道斷線或超量程，對應通道數據為+32767或-32768（斷線時由SW4標定方向撥碼開關確定）

輸入類型
 NTC：R25=10k/B=3950或R25=10k/B=3435

溫度測量范圍
 NTC（R25=10k/B=3950）：-40～120℃
NTC（R25=10k/B=3435）：-40～150℃

輸入點數
 8NTC

輸入尋址
 AIW

隔離特性

  現場至邏輯
 500VAC

  現場至24VDC
 500VAC

  24V到邏輯
 500VAC

噪聲抑制
 85dB@50/400 Hz

共模抑制
 120dB@120VAC

分辨率
 0.1 ℃ / 0.1 ℉

測量精度
 ±0.3℃

測量原理
 SIGMA-DELTA

電纜長度，最大
 100 m

電纜環路電阻，最大
 20Ω

更新時間
 825 ms（所有通道）

斷線檢測
 NTC檢測2條導線，檢測時間最長3分鐘

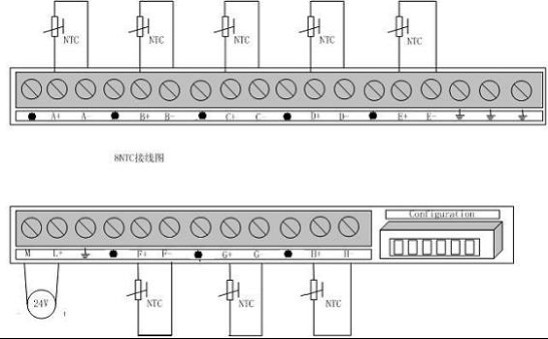

端子接線圖
