物理特性
尺寸(寬×高×深)
137×80×62mm
功耗
7W
存儲器特性
程序存儲器
12KB,8K為普通用戶程序空間，4K為加密用戶程序空間
數據存儲器
8KB
超級電容
約112小時(典型值)
常規特性
定時器總數
1ms
10ms
100ms
256
4
16
236
計數器總數
256(由超級電容備份)
內存存貯器位
256(由超級電容備份)
內存存貯器位掉電保持
112
時間中斷
2×1ms分辨率
邊沿中斷
4個上升沿和/或4個下降沿
布爾量運算執行時間
0.2µs
浮點運算執行時間
8µs
時鐘
內置
電源供應
+5V
500mA
集成的通信功能
通訊接口
2個通信口，PORT0:PPI， RS485電平，
FPROT:自由通訊口，RS485
PPI波特率
9.6, 19.2kbps
自由口波特率
1.2k 至 115.2kbps
每段最大電纜長度
使用隔離中繼器
未使用隔離中繼器
38.4k時1200米
50米
最大站點數
每段32個站，每個網絡126個站
最大主站數
32
點到點(PPI主站模式)
否
I/O特性
本機數字量輸入點數
12
輸入類型
漏型/源型
本機數字量輸出點數
8
輸出類型
繼電器，干觸點
數字I/O映象區
64(32輸入/32輸出)
模擬I/O映象區
32(16輸入/16輸出)
允許最大擴展I/O模塊數
3
最大數字量I/O點數
44
最大模擬量I/O點數
16AI/8AO
脈沖捕捉輸入
12
高速計數器
單相計數器
4×5KHz
數字量輸入特性
本機集成數字量輸入點數
12
輸入類型
漏型/源型
額定電壓
24V DC
最大持續允許電壓
30V DC
邏輯1信號 ( 最小)
邏輯0信號 ( 最大)
15 VDC，2.5mA
5 VDC，1mA
隔離(現場與邏輯)
光電隔離
隔離組
有
500V AC，1分鐘
見接線圖
同時接通的輸入
12
最大電纜長度
屏蔽
非屏蔽
500米(標準輸入)、50米(高速計數器輸入)
300米(標準輸入)
數字量輸出特性
本機集成數字量輸出點數
8
輸出類型
繼電器，干觸點
每點額定電流(最大)
浪涌電流(最大)
2A
7A，觸點關閉
燈負載(最大)
30 WDC/200WAC
接通電阻(接點)
0.2歐姆
同時接通的輸出
8
兩個輸出并聯
否
最大電纜長度
屏蔽
非屏蔽
500米(標準輸出)
150米(標準輸出)
模擬量輸入特性
輸入數量
4
輸入方式
單端輸入
輸入（電壓）范圍
+ / -10V
數據字格式，滿量程范圍
-32000～+32000
輸入阻抗
>100K
最大輸入電壓
30V
分辨率
9bit 加 1符號位
隔離
無
模擬量到數字量轉換時間
50mS
階躍響應
200ms,(0-32000,0-95%)
噪聲抑制
典型值：-40dB◎50HZ
模擬量輸出特性
輸出數量
電壓信號范圍
0～10V
數據格式滿量程范圍
0~+32000
分辨率
10bit
隔離
無
短路保護
有
最大輸出驅動
電壓輸出
5000Ω最小
通訊端口定義
連接器
插針號
FPORT（RS485)
PORT0(RS485)
1
機殼接地
機殼接地
2
邏輯地
邏輯地
3
RS-485信號B
RS-485信號B
4
RTS(TTL)
RTS(TTL)
5
邏輯地
邏輯地
6
+5V，100Ω串聯電阻器
+5V，100Ω串聯電阻器
7
+24VDC
+24V
8
RS-485信號A
RS-485信號A
9
/
/
連接器外殼
機殼接地
機殼接地

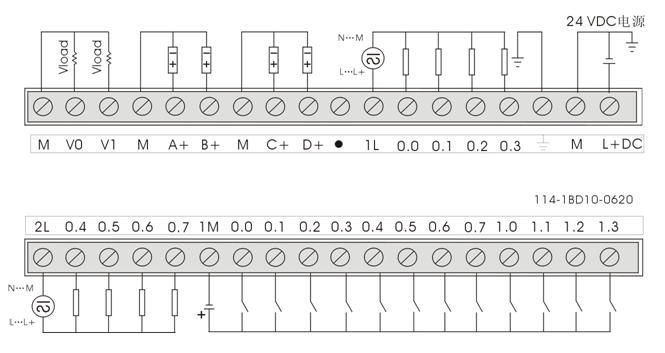

端子接線圖
