物理特性

  尺寸(寬×高×深)
 90×80×62mm

  功耗
 7W

存儲器特性

     程序存儲器
 4KB

     數據存儲器
 2KB

     掉電保持電源
 采用鈕扣電池

常規特性

  定時器總數
      1ms
      10ms
      100ms
 128（T0-T127）
4
16
108

  計數器總數
 128(采用鈕扣電池)

  內存存貯器位
 256(采用鈕扣電池)

  時間中斷
 2×1ms分辨率

  邊沿中斷
 4個上升沿和/或4個下降沿

  布爾量運算執行時間
 0.5µs

  浮點運算執行時間
 16µs

  實時時鐘
 支持

集成的通信功能

  通訊接口
 PORT0：RS485

  PPI波特率
 9.6, 19.2kbps

  自由口波特率
 1.2k至 115.2kbps

  每段最大電纜長度
     使用隔離中繼器
     未使用隔離中繼器
 　
38.4k時1200米
50米

  最大站點數
 每段4個站，每個網絡32個站

  最大主站數
 16

  點到點(PPI主站模式)
 否

電源功能

  輸入電壓范圍
 85-264VAC(47-63HZ)

  為擴展總線提供+5V電源
 不提供

  24 VDC傳感器電源
 提供，240 mA

I/O特性

  本機數字量輸入點數
 8

  輸入類型
 漏型/源型

  本機數字量輸出點數
 6

  輸出類型
 繼電器，干觸點

  數字I/O映象區
 128(64輸入/64輸出)

  模擬I/O映象區
 32(16輸入/16輸出)

  允許最大擴展I/O模塊數
 0

  最大數字量I/O點數
  14

  最大模擬量I/O點數
  0

  脈沖捕捉輸入
 8

  高速計數器
     單相計數器
     雙相計數器
 　
4×50KHz，支持HSC0、HSC3、HSC4、HSC5，不支持HSC1和HSC2
1×30KHZ，支持模式9，HSC0

數字量輸入特性

  本機集成數字量輸入點數
 8

  輸入類型
 漏型/源型

  額定電壓
 24V DC

  最大持續允許電壓
 30V DC

  邏輯1信號 (最小)
  邏輯0信號 (最大)
 14 VDC，2.5mA
5 VDC，1mA

  隔離(現場與邏輯)
  光電隔離
  隔離組
 有
500V AC，1分鐘
見接線圖

  同時接通的輸入
 8

  最大電纜長度
  屏蔽
  非屏蔽

500米(標準輸入)、50米(高速計數器輸入)
300米(標準輸入)

數字量輸出特性

  本機集成數字量輸出點數
 6

  輸出類型
 繼電器，干觸點

  每點額定電流(最大)
  浪涌電流(最大)
 2A
5A，4S@10%占空比

  燈負載(最大)
 30 WDC/200WAC

  接通電阻(接點)
 0.2歐姆

  同時接通的輸出
 6

  兩個輸出并聯
 否

  最大電纜長度
屏蔽
非屏蔽

500米(標準輸出)
150米(標準輸出)

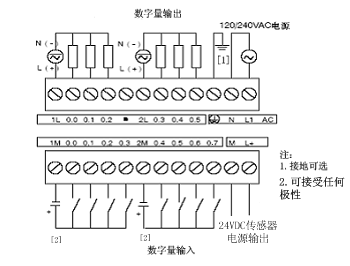

端子接線圖
