        CPU124XP,晶體管輸出型
          產品說明:

        物理特性

          尺寸(寬×高×深)
         137×80×62mm

          功耗
         7W

        存儲器特性

             程序存儲器
         12KB,8KB為普通用戶程序空間,4KB為加密用戶程序空間

             數據存儲器
         8KB

             掉電保持電源
         采用鈕扣電池

        常規特性

          定時器總數
              1ms
              10ms
              100ms
         128(T0-T127)
        4
        16
        108

          計數器總數
         128(采用鈕扣電池)

          內存存貯器位
         256(采用鈕扣電池)

          時間中斷
         2×1ms分辨率

          邊沿中斷
         4個上升沿和/或4個下降沿

          布爾量運算執行時間
         0.5µs

          浮點運算執行時間
         16µs

          實時時鐘
         支持

        集成的通信功能

          通訊接口
         2個通信口,PORT0:PPI, RS485電平,
        FPROT:自由通訊口,RS485

          PPI波特率
         9.6, 19.2kbps

          自由口波特率
         1.2k至 115.2kbps

          每段最大電纜長度
             使用隔離中繼器
             未使用隔離中繼器

        38.4k時1200米
        50米

          最大站點數
         每段4個站,每個網絡32個站

          最大主站數
         16

          點到點(PPI主站模式)
         否

        電源功能

          輸入電壓范圍
         20.4到28.8 VDC ,有防反接保護

          為擴展總線提供+5V電源
         提供,500mA

          24 VDC傳感器電源
         不提供

        I/O特性

          本機數字量輸入點數
         12

          輸入類型
         漏型/源型

          本機數字量輸出點數
         8

          輸出類型
         固態-MOSFET(源型)

          數字I/O映象區
         128 (64輸入/64輸出)

          模擬I/O映象區
         32(16輸入/16輸出)

          允許最大擴展I/O模塊數
         3

          最大數字量I/O點數
          116

          最大模擬量I/O點數
          14AI/8AO

          脈沖捕捉輸入
         12

          高速計數器
             單相計數器
             AB相計數器

        4×50KHz,支持HSC0、HSC1、HSC2和HSC3,不支持HSC4和HSC5
        1×30KHZ,支持模式9,HC0

        數字量輸入特性

          本機集成數字量輸入點數
         12

          輸入類型
         漏型/源型

          額定電壓
         24V DC

          最大持續允許電壓
         30V DC

          邏輯1信號 (最小)
          邏輯0信號 (最大)
         14 VDC,2.5mA
        5 VDC,1mA

          隔離(現場與邏輯)
          光電隔離
          隔離組
         有
        500V AC,1分鐘
        見接線圖

          同時接通的輸入
         14

          最大電纜長度
          屏蔽
          非屏蔽

        500米(標準輸入)、50米(高速計數器輸入)
        300米(標準輸入)

        數字量輸出特性

          本機集成數字量輸出點數
         8

          輸出類型
         固態-MOSFET(源型)

          每點額定電流(最大)
          浪涌電流(最大)
         0.75A
        8A,100毫秒

          燈負載(最大)
         5W

          接通電阻(接點)
         0.3歐姆,最大0.6歐姆

          高速脈沖輸出
         2×50KHz,分別為Q0.0和Q0.1,無方向輸出;
        支持運控CPU的MC_PTP_R/MC_SPEED_CTRL等指令,不支持編程軟件中的PTO/PWM指令

          同時接通的輸出
         8

          兩個輸出并聯
         是,僅輸出同組時

          最大電纜長度
        屏蔽
        非屏蔽

        500米(標準輸出)
        150米(標準輸出)

        模擬量輸入特性

          輸入數量
         4

          輸入方式
         單端輸入

          輸入電壓范圍
         +/-10V

          數據字格式,滿量程范圍
         -32000~+32000

          輸入阻抗
         >100K

          最大輸入電壓
         30V

          分辨率
         11bit 加 1符號位

          隔離
         無

          模擬量到數字里轉換時間
         50mS

          階躍響應
         200ms,(0-32000,0-95%)

          噪音抑制
         典型值:-40dB◎50HZ

        模擬量輸出特性

          輸出數量
         2

          電壓信號范圍
         0~10V

          數據格式滿量程范圍
         0~32000

          分辨率
         12bit

          隔離
         無

          短路保護
         要

          最大輸出驅動
          電壓輸出
         5000Ω最小


        通訊端口定義

        連接器
         插針號
         FPORT(RS485)
         PORT0(RS485)


         1
         機殼接地
         機殼接地

        2
         邏輯地
         邏輯地

        3
         RS-485信號B
         RS-485信號B

        4
         RTS(TTL)
         RTS(TTL)

        5
         邏輯地
         邏輯地

        6
         +5V,100Ω串聯電阻器
         +5V,100Ω串聯電阻器

        7
         +24V
         +24V

        8
         RS-485信號A
         RS-485信號A

        9
         /
         /

        連接器外殼
         機殼接地
         機殼接地

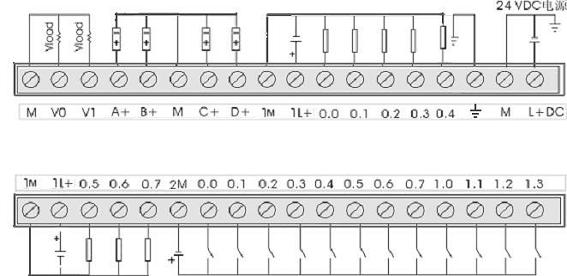

        端子接線圖
