物理特性 尺寸(寬×高×深)198×80×62mm 功耗17W存儲器特性 程序存儲器12KB,8KB為普通用戶程序空間，4KB為加密用戶程序空間 數據存儲器8KB 掉電保持電源采用鈕扣電池常規特性 定時器總數 1ms 10ms 100ms128（T0-T127）416108 計數器總數128(采用鈕扣電池) 內存存貯器位256(采用鈕扣電池) 時間中斷2×1ms分辨率 邊沿中斷4個上升沿和/或4個下降沿 布爾量運算執行時間0.5µs 浮點運算執行時間16µs 實時時鐘支持集成的通信功能 通訊接口2個通信口，PORT0:PPI， RS485電平，F(xiàn)PROT:自由通訊口，RS485 PPI波特率9.6, 19.2kbps 自由口波特率1.2k至 115.2kbps 每段最大電纜長度 使用隔離中繼器 未使用隔離中繼器 38.4k時1200米50米 最大站點數每段4個站，每個網絡32個站 最大主站數16 點到點(PPI主站模式)否電源功能 輸入電壓范圍85-264VAC(47-63HZ) 為擴展總線提供+5V電源提供，500mA 24 VDC傳感器電源提供，240mAI/O特性 本機數字量輸入點數24 輸入類型漏型/源型 本機數字量輸出點數16 輸出類型繼電器，干觸點 數字I/O映象區128 (64輸入/64輸出) 模擬I/O映象區32(16輸入/16輸出) 允許最大擴展I/O模塊數3 最大數字量I/O點數128 最大模擬量I/O點數 12AI/6AO 脈沖捕捉輸入24 高速計數器 單相計數器 AB相計數器 4×50KHz，支持HSC0、HSC1、HSC2和HSC3，不支持HSC4和HSC51×30KHZ，支持模式9，HC0數字量輸入特性 本機集成數字量輸入點數24 輸入類型漏型/源型 額定電壓24V DC 最大持續允許電壓30V DC 邏輯1信號 (最小) 邏輯0信號 (最大)14 VDC，2.5mA5 VDC，1mA 隔離(現場與邏輯) 光電隔離 隔離組有500V AC，1分鐘見接線圖 同時接通的輸入24 最大電纜長度 屏蔽 非屏蔽 500米(標準輸入)、50米(高速計數器輸入)300米(標準輸入)數字量輸出特性 本機集成數字量輸出點數16 輸出類型繼電器，干觸點 每點額定電流(最大) 浪涌電流(最大)2A5A，4S@10%占空比 燈負載(最大)30 WDC/200WAC 接通電阻(接點)0.2歐姆 同時接通的輸出16 兩個輸出并聯是，僅輸出同組時 最大電纜長度屏蔽非屏蔽 500米(標準輸出)150米(標準輸出)
通訊端口定義
連接器插針號FPORT（RS485)PORT0(RS485)
1機殼接地機殼接地2邏輯地邏輯地3RS-485信號BRS-485信號B4RTS(TTL)RTS(TTL)5邏輯地邏輯地6+5V，100Ω串聯電阻器+5V，100Ω串聯電阻器7+24V+24V8RS-485信號ARS-485信號A9//連接器外殼機殼接地機殼接地

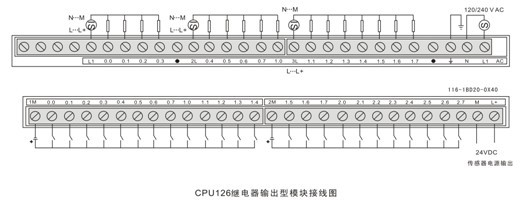

端子接線圖
